Вопросы и ответы по подбору и использованию биговальных матриц CHANNEL
Что такое биговальная матрица?
Биговальная матрица (биговальный канал) - это расходный материал, используемый в ручных или автоматических машинах для высечки, чтобы придать идеально точный сгиб на твердом или гофрированном картоне. Это обеспечивает максимальную стабильность в производстве картонных изделий и безупречный внешний вид. Биговальная матрица - изделие, состоящее из множества компонентов и различных материалов. Для ее сборки используется соответствующее клеящее вещество, предотвращающее расслаивание. Клеящее вещество пленочной основы биговальной матрицы должно обеспечивать хорошую адгезию на контр-плите машины, а также позволять удалять полосу без остатка.
При производстве биговальных матриц CHANNEL соблюдаются минимально возможные допуски в сотые доли милиметра, ведь зазор между биговальной линейкой, материалом и биговальным каналом матрицы должен быть минимальным для обеспечения чистого бига.
Зачем использовать биговальную матрицу?
Перед изобретением биговальной матрицы (в иной терминологии: биговального канала) квалифицированные операторы вручную формировали сгиб (это по-прежнему практикуется во всем мире даже сегодня). Они использовали лист картона или спрессшпановую плиту (склеивали слои в плиту, чтобы получить желаемую толщину), а затем прикрепляли готовую размеченную плиту к контрштанцплате. После срабатывания пресса «контуры» линеек копировались при помощи копировальной бумаги, и соответствующие каналы разрезались на плите с помощью острого ножа.
Такая методика чрезвычайно трудоемка (в зависимости от применяются очень большие допуски. Кроме того, зачистка шьтанцевальной плиты после выполнения работы также очень трудоемка. Channel Matrix были первой в мире компанией, которая представила биговальную матрицу, и за последние 50 лет разработала новые продукты, поскольку технологический прогресс коснулся и машин для высечки. Это привело к появлению более сложных конструкций, в т.ч. и в упаковке.
Каких размеров бывают биговальные матрицы?
Биговальные матрицы изготавливаются с каналами различных размеров, ширина в диапазоне 1 и 5 мм, глубина (высота биговальной матрицы): от 0,3 и до 1,2. Общая ширина биговальной матрицы составляет, в зависимости от ширины канала, от 9 до 15 мм.
Различные размеры биговальных матриц используютс я для обработки сплошного или гофрированного картона различной волны и граммажа. Направляющие биговальных матриц изгтавливаются, как правило, различных цветов во избежание неправильного выбора. Локаторы могут быть оранжевого, белого или синего цветов.
Где можно узнать о правильном подборе и установке биговальной матрицы?
Рекомендации по выбору размера биговальной матрицы
Видеогид по установки биговальной матрицы
Что за фирма C&T и где она производит биговальные матрицы CHANNEL?
С&T Matrix Ltd - ведущий мировой производитель биговальных матриц и эжекторной резины для печатной и упаковочной промышленности. Обладая более, чем 60-летним опытом в исследовании, разработке и производстве материалов для биговки, C&T признанный ориентир по всему миру.
Производственные мощности компании располагаются в Англии и Китае и обеспечивают продукцией глобальную сеть дистрибьюторов, а также независимых партнеров в более 70 странах мира.
Биговальные матрицы для Европы производятся в Веллингборо, Нортгемптоншир, Англия
Какое минимальное количество биговальных матриц CHANNEL редких размеров можно заказать?
Под заказ можно приобрести от 5 пачек биговальных матриц редкого размера.
Выбор биговальной матрицы XTC Channel из расчета высоты режущей линейки 23.80 мм и тонкой пленочной основы биговальной матрицы 0.1 мм.

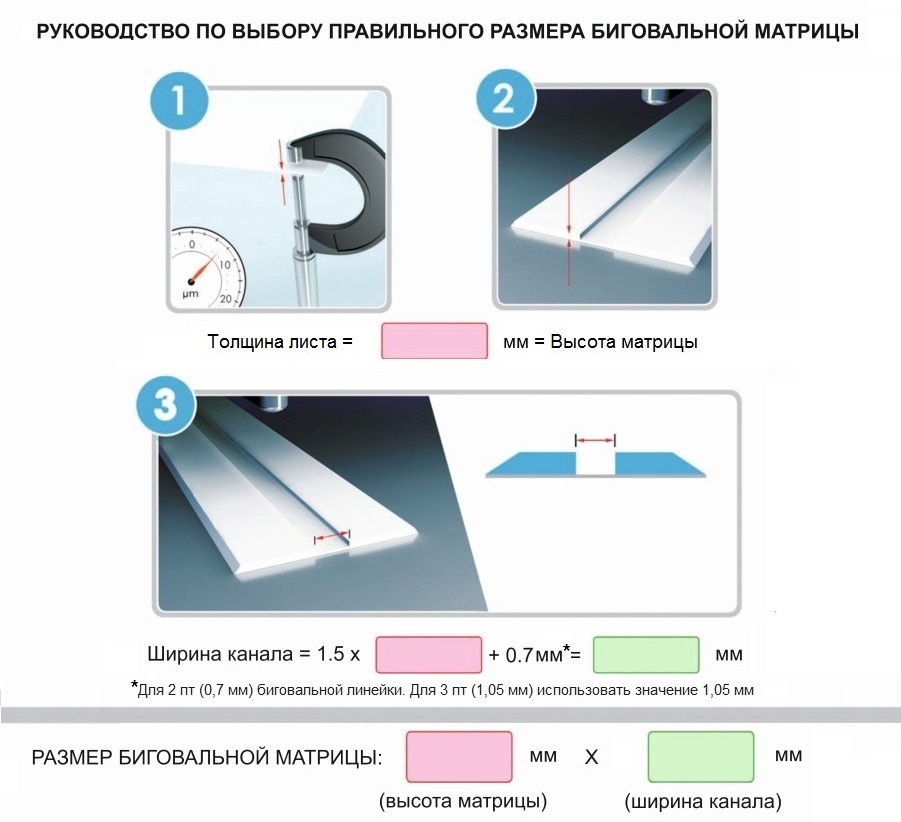

Инструкция по подбору правильных размеров биговальных матриц CHANEL в .jpg
Таблица подбора биговального канала. Расчет биговальных каналов из толщины/плотности материала и толщины биговальной линейки.
Толщина картона/ вес |
Биговальная линейка |
Биговальная матрица |
||
микрон |
грамм/метр2 |
ширина |
высота, мм |
диапазон размеров |
150 | 150 | 2 pt | 23.50-23.45 | 0.3*0.60-0.30*0.80 |
200 | 175 | 2 pt | 23.45-23.40 | 0.30*1.00-0.3*1.10 |
250 | 200 | 2 pt | 23.40-23.35 | 0.30*1.10-0.30*1.20 |
300 | 225 | 2 pt | 23.35-23.30 | 0.30*1.20-0.30*1.30 |
350 | 250 | 2 pt | 23.30-23.25 | 0.30*1.20-0.30*1.30 |
400 | 275 | 2 pt | 23.25-23.20 | 0.40*1.30-0.40*1.40 |
450 | 300 | 2 pt | 23.20-23.15 | 0.40*1.40-0.40*1.50 |
500 | 335 | 2 pt | 23.15-23.10 | 0.50*1.50-0.50*1.60 |
550 | 365 | 2 pt | 23.10-23.05 | 0.50*1.50-0.50*1.70 |
550 | 365 | 3 pt | 23.10-23.05 | 0.50*1.90-0.20*2.10 |
600 | 400 | 2 pt | 23.05-23.00 | 0.60*1.70-0.60*2.10 |
600 | 400 | 3 pt | 23.05-23.00 | 0.60*2.10-0.60*2.30 |
650 | 435 | 2 pt | 23.00-22.95 | 0.60*1.70-0.60*1.90 |
650 | 435 | 3 pt | 23.00-22.95 | 0.60*1.90-0.60*2.10 |
700 | 435 | 2 pt | 22.95-22.90 | 0.70*1.90-0.70*2.10 |
700 | 465 | 3 pt | 22.95-22.90 | 0.70*2.10-0.70*2.30 |
750 | 500 | 2 pt | 22.90-22.85 | 0.70*1.90-0.70*2.30 |
750 | 500 | 3 pt | 22.90-22.85 | 0.70*2.30-0.70*2.50 |
750 | 500 | 4 pt | 22.90-22.85 | 0.70*2.50-0.70*2.70 |
800 | 535 | 2 pt | 22.85-22.80 | 0.80*2.10-0.80*2.30 |
800 | 535 | 3 pt | 22.85-22.80 | 0.80*2.50-0.80*2.70 |
800 | 535 | 4 pt | 22.85-22.80 | 0.80*2.70-0.80*3.00 |
900 | 600 | 2 pt | 22.75-22.70 | 0.80*2.10-0.80*2.50 |
900 | 600 | 3 pt | 22.75-22.70 | 0.80*2.50-0.80*2.70 |
900 | 600 | 4 pt | 22.75-22.70 | 0.80*3.00-0.80*3.20 |
1000 | 665 | 2 pt | 22.65-22.60 | 1.00*2.50-1.00*2.70 |
1000 | 665 | 3 pt | 22.65-22.60 | 1.00*2.70-1.00*3.00 |
1000 | 665 | 4 pt | 22.65-22.60 | 1.00*3.20-1.00*3.50 |
1100 | 700 | 4 pt | 22.55-22.50 | 1.00*3.50-1.00*4.00 |
1200 | 750 | 4 pt | 22.55-22.40 | 1.20*4.00-1.20*4.50 |
1200 | 750 | 6 pt | 22.45-22.40 | 1.20*4.50-1.20*5.00 |
1300 | 800 | 6 pt | 22.35-22.30 | 1.20*4.50-1.20*5.00 |
1400 | 850 | 6 pt | 22.25-22.20 | 1.40*5.00-1.40*6.00 |
1500 | 900 | 4 pt | 22.15-22.10 | 1.40*5.00-1.40*6.00 |
